Popis produktu

Prúdové relé EPP-620 je určené na monitorovanie hodnoty elektrického prúdu tečúceho kontrolovaným obvodom. Na základe nameranej hodnoty a užívateľského nastavenia prepína výstupný relé kontakt.

Prevádzka

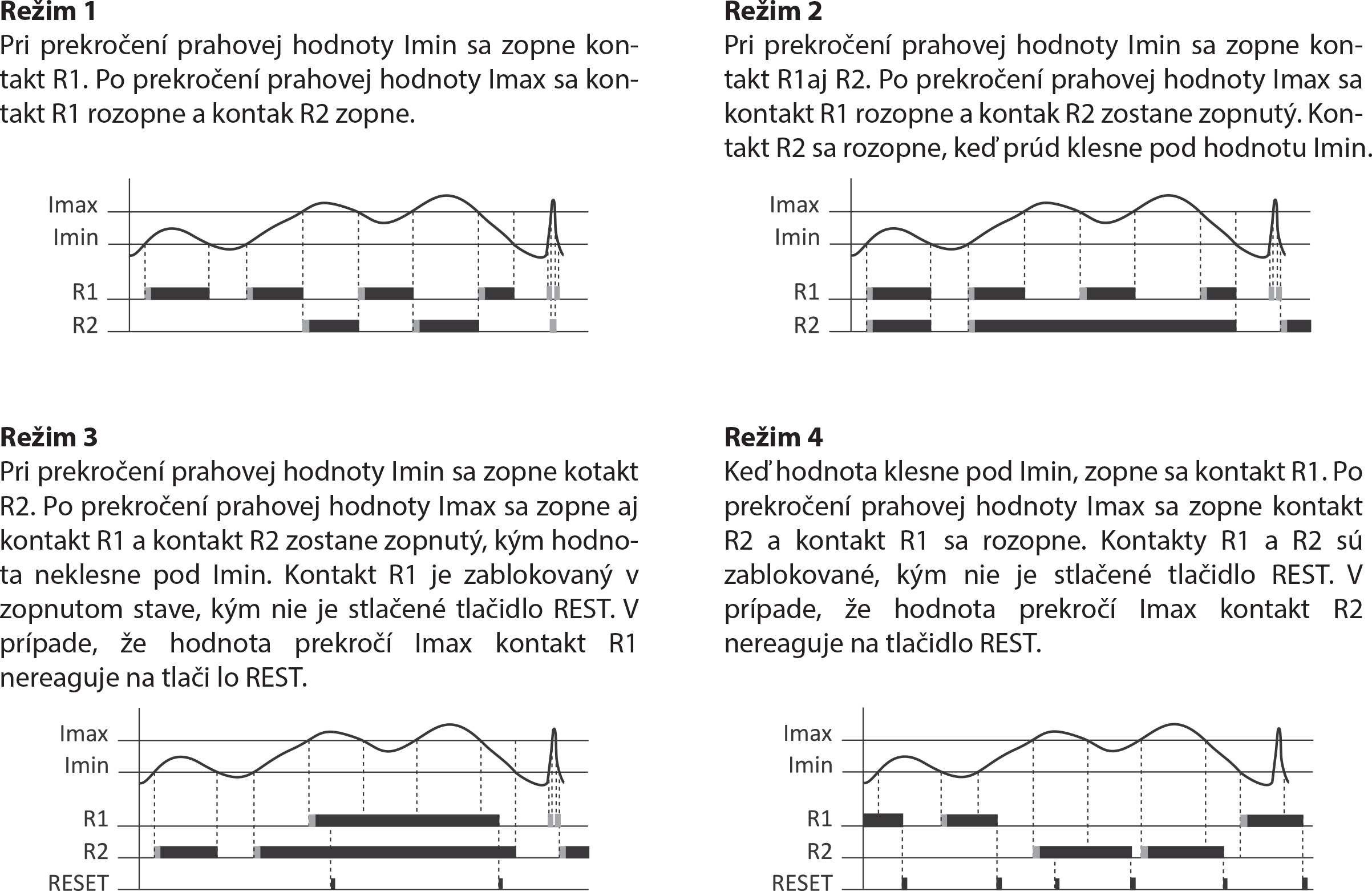

Relé je prispôsobené pre prácu s meracím prúdovým transformátorom so sekundárnym prúdom 5 A. Pomocou potenciometrov je možné nastaviť minimálnu a maximálnu prahovú hodnotu prúdu. Po prekročení týchto hodnôt, sa zodpovedajúce kontakty zopnú podľa zvolenej prevádzkovej funkcie. Relé môže pracovať v jednom zo štyroch prevádzkových režimov:

Upozornenie: tlačidlo REST sa nachádza na prednej strane zariadenia.

Nastaviteľné parametre:

Prevádzkový režim – A (1), B (2), C (3), D (4).

Minimálna prahová hodnota prúdu Imin – 0,02 až 1 A.

Maximálna prahová hodnota prúdu Imax – 0,5 až 5 A.

Čas oneskorenia reakcie T1 pre Imin – 0 až 20 s.

Čas oneskorenia reakcie T2 pre Imax – 0 až 20 s.
