Popis produktu

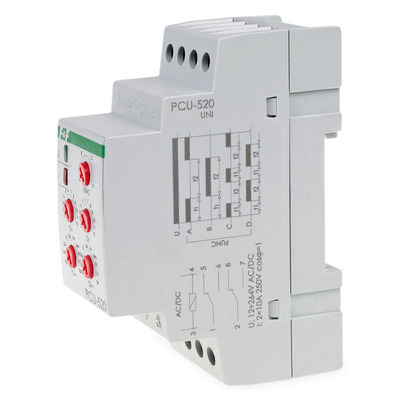

Časové relé PCU-520 UNI sa používa na časovanie pripojených zariadení v priemyselnej a domovej automatizácii (napríklad vetranie, kúrenie, osvetlenie a podobne).

Prevádzka

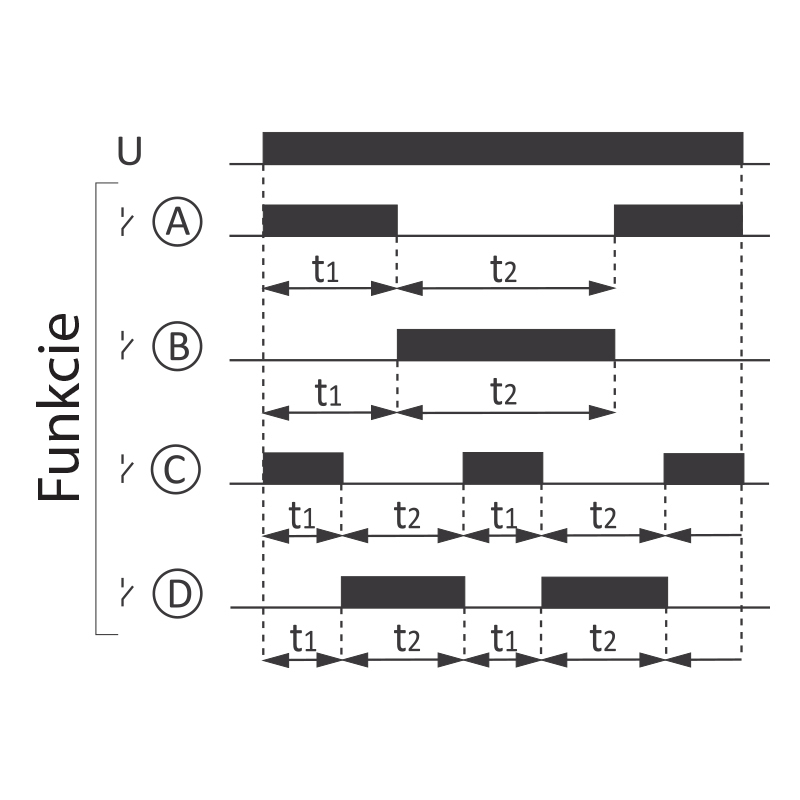

Univerzálne časové relé kombinujú rôzne funkcie s možnosťou nastavenia času prevádzky a času prestávky.

● Funkcia A - Oneskorené vypínanie

Po privedení napätia sa kontakty prepnú do aktívnej polohy (1-6; 2-7) na čas t1. Po uplynutí času t1 sa prepnú naspäť do východiskovej polohy (1-5; 2-8) na čas t2. Po uplynutí času t2 sa vrátia do aktívnej polohy a v nej zotrvajú až do zániku napájacieho napätia.

● Funkcia B - Oneskorené zapínanie

Po privedení napätia sa začne odpočítavať čas t1. Po uplynutí času t1 sa kontakty prepnú do aktívnej polohy (1-6; 2-7) na čas t2. Po uplynutí času t2 sa vrátia do východiskovej polohy (1-5; 2-8). Opätovné prepnutie je možné až po odpojení a následnom pripojení napájacieho napätia.

● Funkcia C - Cyklovanie - oneskorené vypínanie

Po privedení napätia sa kontakty prepnú do aktívnej polohy(1-6; 2-7) na čas t1. Po jeho uplynutí sa prepnú do východiskovej polohy(1-5; 2-8) na čas t2. Funkcia sa cyklicky opakuje.

● Funkcia D - Cyklovanie - oneskorené zapínanie

Po privedení napätia sa začne odpočítavať čas t1, kontakty sú vo východiskovej polohe (1-5; 2-8). Po uplynutí času t1 sa kontakty prepnú do aktívnej polohy (1-6; 2-7) na čas t2. Funkcia sa cyklicky opakuje.

Vlastnosti

● Napájanie 12 až 264 V AC/DC,

● 2-krát oddelený prepínací (NO/NC) kontakt s prúdovým zaťažením 2-krát 8 A.

● 4 prevádzkové funkcie

● rozsah nastavenia času  0,1 s až 576 h,

● možnosť nastavenia času prevádzky a času prestávky,

● 2-kanálové - nastavenie prevádzkovej funkcie a času spínania je spoločné pre oba kanále,

● montáž na DIN lištu.
