Popis produktu

Čidlo PZ je pomocné elektronické zariadenie, ktoré deteguje prítomnosť elektricky vodivej kvapaliny a informáciu o jej prítomnosti odovzdá vo forme elektrického signálu hladinovému spínaču.

PRIPOJENIE ČIDLA

Čidlo PZ je určené k hladinovým spínačom PZ-828 a PZ-828 RC. Konštrukcia čidla umožňuje jeho montáž na podlahu do vodorovnej polohy, čím zabezpečuje rýchlu detekciu zaplavenia miestnosti. Na jeden vstup je možné pripojiť až 10 čidiel, ktoré sa zapájajú, buď sériovo alebo paralelne.

Sériové zapojenie – všetky čidlá zapojené do série musia byť zaplavené vodou, aby hladinový spínač zareagoval. Pri sériovom zapojení sa znižuje citlivosť čidla.

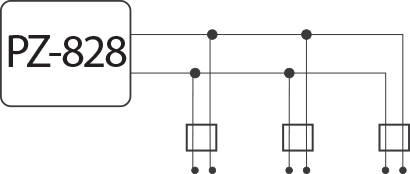

Paralelné zapojenie – musí byť zaplavené aspoň jedno čidlo, aby hladinový spínač zareagoval.
