Popis produktu

Multifunkčné časové relé PCS-516 UNI sú určené k ovládaniu elektrických zariadení v obvodoch priemyselnej alebo domovej automatizácie (napríklad: ventilácia, kúrenie, osvetlenie, signalizácia a podobne).

Prevádzka

Relé vykonáva jednu z 10 funkcií podľa užívateľského nastavenia. Podrobný popis funkcií nájdete v obrázkoch produktu.

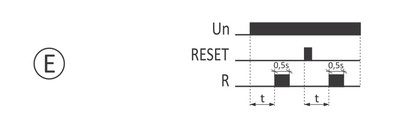

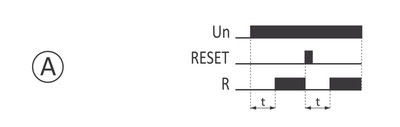

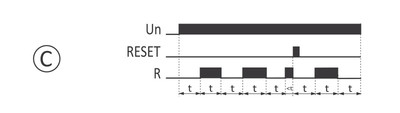

Funkcie A až E sa aktivujú privedením napájacieho napätia. Použitie tlačidla REST (svorka 7) spôsobí, že funkcia sa spustí od začiatku.

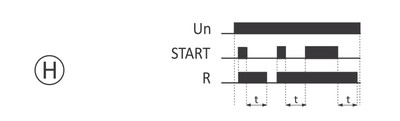

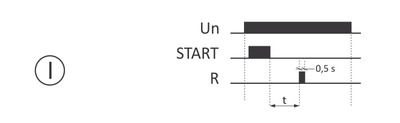

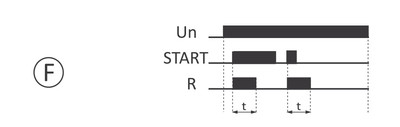

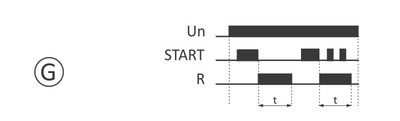

Funkcie F až I sa aktivujú privedením štartovacieho signálu (svorka 9). Relé musí byť pod stálym napätím. Použitie tlačidla REST (svorka 7) spôsobí, že relé sa vráti do stavu čakania na štartovací signál.

Funkcia K sa aktivuje privedením štartovacieho signálu (svorka 9). Relé musí byť pod stálym napätím. Použitie tlačidla REST (svorka 7) spôsobí, že relé sa zopne na trvalo.

Vlastnosti

● Napájanie 12 až 264 V AC/DC,

● 1-krát oddelený prepínací (NO/NC) kontakt s prúdovým zaťažením 8 A,

● 10 prevádzkových funkcií - podrobný opis nájdete v obrázkoch produktu,

● rozsah nastavenia času 0,1 s až 576 h,

● montáž na DIN lištu.
